ZGS 口-12/0.4 組合式變電站(美式)
本產品是吸收國外先進技術，結合國內實際情況研制開發的，鑒臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。 ZG3 口-12/0.4組合式箱式變電站(美式)，適用于 10kV 環網供電，雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。 本產品符合下列標準: GB/T17467-1998《高壓低壓預裝式變電站》 DL/T537-93《6-35KV 箱式變電站訂貨技術條件》
所屬分類：
關鍵詞：配電高低壓成套設備
產品描述
概述
本產品是吸收國外先進技術，結合國內實際情況研制開發的，鑒臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。
ZG3 口-12/0.4組合式箱式變電站(美式)，適用于 10kV 環網供電，雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。
本產品符合下列標準:
GB/T17467-1998《高壓低壓預裝式變電站》
DL/T537-93《6-35KV 箱式變電站訂貨技術條件》

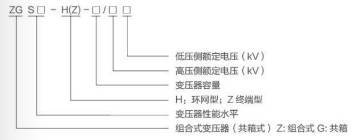

型號及含義
使用條件
• 海拔高度不超過 1000m;
• 環境溫度:-35 ℃~+40 ℃;
• 相對濕度:日平均值不大于95%，月平均值不大于90%;
• 安裝場所:無火災、爆炸危險、化學腐性性氣體及通風良好的場所，地面傾角不大于 3°。
功能特點
• 全絕緣、全密封、免少維護、可靠保證人身安全;
• 機構緊湊、體積僅為同容量歐變的 1/3-1/5，高度低;
• 可采用分箱式結構，避免變壓器油箱內油的污染;
• 高壓側采用雙熔絲全范圍保護，大大降低成本;
• 即可用環網，也可用于終端，電纜頭可在200A負荷電流時緊急插拔;
• 箱體采用蜂窩式雙夾層復合板，隔溫又散熱的功能;
• 低壓側加裝電子缺相保護器，當系統內出現不正常電壓時，可快速分斷主進開關;
• 高壓側油浸式負荷開關或 SF6 負荷開關，可電動升級，為實現配網自動化打下基礎;
• 采用油浸式S9 或性能更優的S11系列受壓器。
技術參數
| 項目 | 單位 | 參數 |
| 額定電壓 | kV | 10/0.4(高壓/低壓) |
| 最高工作電壓 | kV | 12(高壓側) |
| 額定頻率 | Hz | 50 |
| 額定容量 | KVA | 50-1600 |
| 1分鐘工頻耐壓 | kV | 35 |
| 雷電沖擊電壓 | kV | 75 |
| 冷卻方式 | 油浸自冷 | |
| 高壓后備熔斷器開斷電流 | kA | 50 |
| 插入式熔斷器開斷電流 | KA | 2.5 |
| 環境溫度 | ℃ | -35~+40 |
| 線圈允許溫升 | ℃ | 65 |
| 無載調壓 | ±5%或±2x2.5% | |
| 噪聲等級 | db | 50 |
| 防護等級 | IP43 |
