KYN28-24鎧裝移開式交流金屬封閉開關設備
KYN28-24鎧裝移開式交流金屬封閉開關設備(以下簡稱開關設備),適用于戶內三相50/60Hz、額定電壓24kV的電力系統中,主要應用于發電廠,變電所、工礦企業及高層建筑中，作為接受和分配電能并對電路實行控制、保護和監測。 KYN28-24開關設備具有各種防止誤操作的功能，包括防止帶負荷移動手車，防止接地開關閉合位置合斷路器、防止帶電合接地開關和防止誤入帶電隔室等功能。開關設備配置性能優良的 VS1、VN2 系列中置式高壓交流真空斷路器及固封式真空開關。開關設備二次回路配置先進可靠的控制保護元件;母線采用熱縮絕緣材料或環氧涂覆的絕緣手段，優化電極形狀，柜體結構緊湊，該開關設備是技術先進、性能穩定、結構合理、使用方便、安全可靠的配電設備。
所屬分類：
關鍵詞：配電高低壓成套設備
產品描述
概述
KYN28-24鎧裝移開式交流金屬封閉開關設備(以下簡稱開關設備),適用于戶內三相50/60Hz、額定電壓24kV的電力系統中,主要應用于發電廠,變電所、工礦企業及高層建筑中，作為接受和分配電能并對電路實行控制、保護和監測。
KYN28-24開關設備具有各種防止誤操作的功能，包括防止帶負荷移動手車，防止接地開關閉合位置合斷路器、防止帶電合接地開關和防止誤入帶電隔室等功能。開關設備配置性能優良的 VS1、VN2 系列中置式高壓交流真空斷路器及固封式真空開關。開關設備二次回路配置先進可靠的控制保護元件;母線采用熱縮絕緣材料或環氧涂覆的絕緣手段，優化電極形狀，柜體結構緊湊，該開關設備是技術先進、性能穩定、結構合理、使用方便、安全可靠的配電設備。

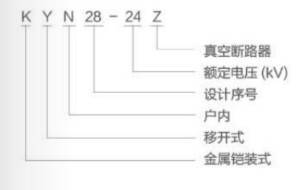

型號含義
環境條件
• 環境條件:最高溫度+40℃，最低溫度-15℃，且在24h內測得的平均值不超過35℃;
• 溫度條件如下日相對濕度的平均不超過 95%;月相對濕度的平均值不超過 90%;日水蒸氣壓力的平均值不超過 2.2kPa;月水蒸氣壓力的平均值不超過1.8kPa;
• 海拔不超過1000m;
• 周圍空氣沒有明顯地收到塵埃、煙、腐蝕性或可燃性氣體、蒸汽或鹽霧的污染;
• 來自開關設備和控制設備外部的振動或地動是可以忽略的;
• 在二次系統中感應的電磁干擾的幅值不超過1.6kV。
使用條件
在超過GBT11022 規定的正常環境條件下使用時，本公司和用戶可就超出正常運行條件的特殊運行條件進行協商，并達成協議。為防止凝露現象，開關設備設有加熱器，當開關設備處于備用狀態時即應投入使用。開關設備正常運行時也應注意投運加熱器。
技術參數
開關設備主要技術參數
| 項目 | 單位 | 參數 | ||||
| 額定電壓 | kV | 24 | ||||
| 額定頻率 | Hz | 50/60 | ||||
| 額定絕緣水平 | 雷電沖擊耐受電壓(峰值) | kV | 相間相對地 | 60 | 隔離斷口 | 79 |
| 1min工頻耐受電壓(有效值) | kV | 相間相對地 | 125 | 隔離斷口 | 145 | |
| 輔助控制回路工頻耐受電壓 | V | 2000 | ||||
| 額定電流 | A | 630,1250,1600,2000,2500,3150 | ||||
| 額定短路開斷電流 | kA | 20 | 31.5 | |||
| 額定短路關合電流(峰值) | kA | 50 | 80 | |||
注:架空進出線柜深度為2360mm。
