MNS低壓抽出式開關柜
MNS 低壓抽出式開關柜是一種用標準模件由工廠組裝(FBA)的組合式柜型。 MNS 低壓抽出式開關柜適用于發電廠、變電站、石油化工、治金軋鋼、交通能源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所、作為交流50~60Hz，額定工作電壓交流 660V 及以下的電力系統的配電設備的電能轉換、分配及控制之用。本裝置符合 GB72511《低壓成套開關關設備》及 JB/T9961《低壓抽出式成套開關設備》國家專業標準、并符合 IEC439-1、VDE0660 第五部分等國際專業標準。
所屬分類：
關鍵詞：配電高低壓成套設備
產品描述
概述
MNS 低壓抽出式開關柜是一種用標準模件由工廠組裝(FBA)的組合式柜型。
MNS 低壓抽出式開關柜適用于發電廠、變電站、石油化工、治金軋鋼、交通能源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所、作為交流50~60Hz，額定工作電壓交流 660V 及以下的電力系統的配電設備的電能轉換、分配及控制之用。本裝置符合 GB72511《低壓成套開關關設備》及 JB/T9961《低壓抽出式成套開關設備》國家專業標準、并符合 IEC439-1、VDE0660 第五部分等國際專業標準。

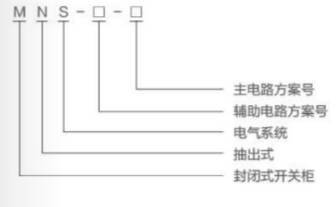

型號及含義
使用環境條件
• 周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃；
• 大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過 50%，在較溫度時允許有較高的相對濕度，例如+20℃時為 90%，但應考慮到溫度變化，有可能會偶然地產生凝露;
• 海拔高度不超過2000m;
• 本裝置適應于以下溫度的運輸和儲存過程:-25℃至+55℃的范圍之間，在短時間內(不超過 24h)可達 +70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作;
• 如果上述使用條件不能滿足時，應由用戶和制造廠協商解決;
• 當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
基本技術參數-電氣性能
| 項目 | 單位 | 參數 |
| 額定絕緣電壓 | V | 660(1000) |
| 額定工作電壓 | V | 380、660 |
| 主母線最大工作電流 | A | 5000 |
| 主母線額定耐受電流 | kA/1s | 100 |
| 主母線額定峰值耐受電流 | kA/0.1s | 220 |
| 配電母線(垂直母線)最大工作電流 | A | 1000 |
| 配電母線(垂直母線)峰值電流:標準型、加強型 | kA/0.1s | 105(最大值)、176kA(最大值) |
防護等級
符合IEC529、DIN40050標準
IP30對大于Φ2.5mm固體防護
IP40對大于1.0mm固體防護
IP54對塵埃和任意方向噴濺作防護
(訂購IP54防護等級時應與制造廠協商)
