HXGN15A-12單元式交流金屬封閉環網開關設備
HXGN15-12 型單元式交流金屬封閉環網開關設備(以下簡稱環網柜)是我們?cè)谝M(jìn)國外先進技術并按照國內農電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。各項技術性能指標全 IEC62271-200:2003 和GB3906 標準。 環網柜的主開關，操作機構及元器件采用 ABB 公司原裝件或采用進口部件國內組裝生產的 SFL-12/24 型開關設備，也可根據用戶需要配裝 ABB 公司質裝 HAD/US 型 SF6。斷路器或 VD4-S 型真空斷路器。其操作方式分為手動、電動兩種。柜體經數控機床加工后現接而成，防護等級達到 IP3X，并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量經、外型美觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。HXGN15-12型單元式交流金屬封閉環網開關設備，適用于交 50Hz、12kV 的電力網絡中，作為電能的接受和分配之用。柜內主開關為 SF6 開關。
所屬分類：
關鍵詞：配電高低壓成套設備
產品描述
概述
HXGN15-12 型單元式交流金屬封閉環網開關設備(以下簡稱環網柜)是我們?cè)谝M(jìn)國外先進技術并按照國內農電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。各項技術性能指標全 IEC62271-200:2003 和GB3906 標準。
環網柜的主開關，操作機構及元器件采用 ABB 公司原裝件或采用進口部件國內組裝生產的 SFL-12/24 型開關設備，也可根據用戶需要配裝 ABB 公司質裝 HAD/US 型 SF6。斷路器或 VD4-S 型真空斷路器。其操作方式分為手動、電動兩種。柜體經數控機床加工后現接而成，防護等級達到 IP3X，并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量經、外型美觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。HXGN15-12型單元式交流金屬封閉環網開關設備，適用于交 50Hz、12kV 的電力網絡中，作為電能的接受和分配之用。柜內主開關為 SF6 開關。

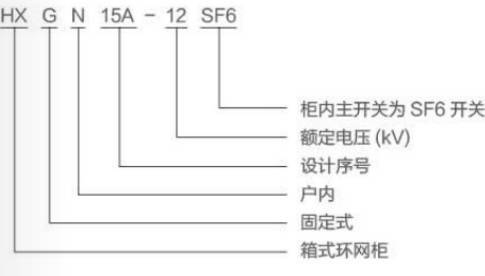

型號含義
使用條件
• 環境溫度:上限+40℃，下限-25℃;
• 海拔高度:海拔高度不超過2000m;
• 相對溫度:日平均值不大于95%;月平均值不大于90%;
• 周圍環境:周圍空氣不受腐蝕氣體或可燃性氣體、水蒸氣等明顯污染;
• 無經常性的劇烈震動。
主要技術參數
| 項目 | 單位 | 參數 |
| 額定電壓 | kV | 12 |
| 額定頻率 | Hz | 50 |
| 主母線額定電流/熔斷器最大額定電流 | A | 630,125 |
| 主回路、接地回路額定短時耐受電流 | kA/S | 20,3 |
| 主回路、接地回路額定峰值耐受電流 | kA | 50 |
| 主回路、接地回路額定短路關合電流 | kA | 50 |
| 負荷開關滿容量開斷數 | 次 | 100 |
| 熔斷器開斷電流 | kA | 31.5,40 |
| 額定閉環開斷電流 | A | 630 |
| 額定轉移電流 | A | 1600 |
| 機械壽命 | 次 | 2000 |
| 1min 工頻耐壓(峰值)相對、對地/隔離斷口 | kV | 42,48 |
| 雷電沖擊耐受電壓(峰值)相間、對地/隔離斷口 | kV | 75,85 |
| 二次回路1min 工頻耐壓 | kV | 2 |
| 防護等級 | IP3X |
