GGD交流低壓配電柜
GGD 型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流 50Hz，額定工作電壓 380V，額定工作電流至 3150A 的配電系統,作為動力、照明及配電設備的電能轉換、分配與控制之用。 GGD 型交流低壓配電柜是根據能源部主警上級與廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新頻、防護等級高等特點，可作為低壓成套開關設備的更新換代產品使用GGD 型交流低壓配電柜符合 EC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。
所屬分類：
關鍵詞：配電高低壓成套設備
產品描述
概述
GGD 型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流 50Hz，額定工作電壓 380V，額定工作電流至 3150A 的配電系統,作為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD 型交流低壓配電柜是根據能源部主警上級與廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新頻、防護等級高等特點，可作為低壓成套開關設備的更新換代產品使用GGD 型交流低壓配電柜符合 EC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。

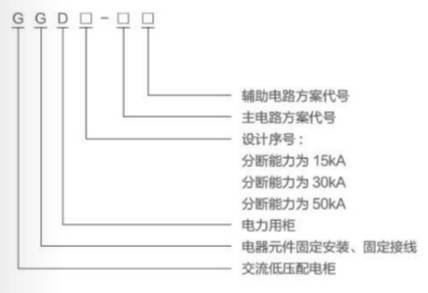

型號及含義
使用環境條件
• 周圍空氣溫度不高于+40℃，不低于-5℃，24h內的平均溫度不得高于+35℃;
• 戶內安裝使用，使用地點的海拔高度不得超過2000m;
• 周圍空氣相對濕度在最高溫度為+40℃時不超過 50%，應在較低溫度時允許有較大的相對濕度(例+20℃時為90%)考慮到由于溫度的變化可能會偶然產生凝露的影響;
• 設備安裝時與垂直面的傾斜度不超過5°;
• 設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所;
• 用戶有特殊要求時可與制造廠協商解決。
電氣性能
基本電氣參數
| 型號 | 額定電壓 (V) |
額定電流 (A) |
額定短路 開斷電流(kA) |
額定短時耐受電流 (1s)(kA) |
額定峰值耐受電流(kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| GGD1 | 380 | B | 600(630) | 15 | 15 | 30 |
| GGD1 | 380 | C | 400 | 15 | 15 | 30 |
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| GGD2 | 380 | B | 1000 | 30 | 30 | 63 |
| GGD2 | 380 | C | 600 | 30 | 30 | 63 |
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| GGD3 | 380 | B | 2500 | 50 | 50 | 105 |
| GGD3 | 380 | C | 2000 | 50 | 50 | 105 |
