GCK低壓抽出式開關柜
GCK 低壓抽出式開關柜由動力配電中心(PC) 柜和電動機控制中心（MCC)二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流 50HZ,最大工作電壓至 660V，最大工作電流至 3150A 的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。
所屬分類：
關鍵詞：配電高低壓成套設備
產品描述
概述
GCK 低壓抽出式開關柜由動力配電中心(PC) 柜和電動機控制中心（MCC)二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流 50HZ,最大工作電壓至 660V，最大工作電流至 3150A 的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。

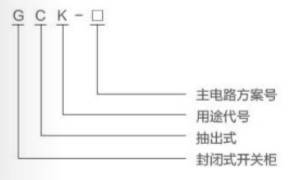

型號及含義
使用環境條件
• 海拔不超過2000m;
• 周圍空氣溫度不高于+40℃，并且24h 內平均溫度不高于+35℃，周圍空氣溫度不低于-50℃;
• 大氣條件，空氣清潔，相對濕度在溫度為 +40℃時不超過 50%，在溫度較低時允許有較高的相對濕度，例如:+20℃時為90%:
• 沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所;
• 與垂直面傾斜不超過5°;
• 本產品適合以下溫度運輸儲存-25℃~+55℃，在短時間內(不超過24h)不超過+70℃；
• 如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。
主要技術參數
| 項目 | 單位 | 參數 | |
| 額定工作頻率 | Hz | 50 | |
| 額定工作電壓 | V | 380,660 | |
| 額定絕緣電壓 | V | 660 | |
| 額定工作電流 | 水平母線、垂直母線 | A | 630-3150、600 |
| 額定短時耐受電流 | 水平母線、垂直母線 | kA/s | 80kA(有效值)/1秒、50kA(有效值)/1秒 |
| 額定峰值耐受電流 | 水平母線、垂直母線 | kA/s | 176kA/0.1s、110kA/0.1s |
| 主電路接插件 | A | 200,400 | |
| 輔助電路接插件 | A | 10 | |
| 工頻耐壓1分鐘 | V | 2500 | |
| 防護等級 | IP40 | ||
| 操作方式 | 就地,遠方,自動 | ||
結構特征
本系列產品的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘緊固互相連接成基本框架，再按需要加上門、檔板、隔板、抽展、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點:
• 框架采用形鋼材，利用三維角板定位，螺連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。
• 框架及零部件安裝孔按模數E=20mm變化。
• 內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂。
